CROSS FLOW FAN:
turlari, xususiyatlari va ilovalari bo'yicha to'liq qo'llanma
Muhandislar va xarid guruhlari oʻzaro oqim fanatlari (tangensial fanatlar) haqida bilishi kerak boʻlgan barcha narsalar - ish tamoyillari va asosiy texnik xususiyatlardan tortib,{1}}ilovaga xos tanlovgacha.
Ko'ndalang oqimli fan, shuningdek, tangensial fan, ko'ndalang ventilyator yoki ko'ndalang oqimli ventilyator deb ham ataladi - bu fan turi bo'lib, uning uzun silindrsimon pervanesi bir nechta oldinga egilgan pichoqlar bilan jihozlangan-dir. Eksenel fanatlardan (ular havoni milga parallel ravishda harakatlantiradigan) yoki markazdan qochma ventilyatorlardan (ular havoni radial ravishda tashqariga chiqaradi) farqli o'laroq, o'zaro faoliyat fan pervanelning bir tomonidan havoni tortadi va uni qarama-qarshi tomondan - bir tekislikda va aylanish o'qiga perpendikulyar ravishda chiqaradi.
Yon tomondan qaraydigan bo'lsak, pervanel cho'zilgan hamster g'ildiragiga yoki qo'lda maysazor g'altakiga o'xshaydi. Bu geometriya fanga chiqish joyining butun uzunligi boʻylab keng, yogʻli, bir xil havo oqimi hosil qilish imkonini beradi - bu xususiyatni boshqa hech qanday fan turi nozik shakl faktorida takrorlay olmaydi.
Amaliy nuqtai nazardan:Agar doimiy havo qatlamini uzun va tor teshikdan - surish kerak bo‘lsa, masalan, ajratilgan{1}}konditsioner, havo pardasi eshigi yoki tekis-panelli isitgich - ventilyatori ishni tinch va samarali bajarish uchun juda mos keladi.
AC o'zaro oqim fan
Elektr qurilmalari, isitish uskunalari, sovutgichlar va yuqori hajmli OEM-tizimlar uchun-barqaror AC tangensial fanatlar- narxi.
Standart 230V/50Hz ishlashi elektr integratsiyasini soddalashtiradi. Soyali - qutb yoki PSC motor variantlari ishonchli sobit{4}} tezlikda ishlashni qo‘llab-quvvatlaydi. Tezlikni pasaytirilgan kuchlanish yoki bir nechta o'rash kranlari bilan moslashtirish mumkin.
DC o'zaro oqim fan
Aniq boshqarish, past shovqin va ixcham HVAC yoki elektronika sovutish tizimlari uchun-past kuchlanishli o'zaro faoliyat fanatlar.
12V va 24V DC versiyalari boshqaruvchi{2}}OEM uskunasiga mos keladi. Brushless DC motorlar samarali, jim ishlash uchun 3 fazali haydovchi texnologiyasidan foydalanadi. Tezlikni 0-10V DC yoki PWM signallari bilan boshqarish mumkin.
EC o'zaro oqim fan
Hali ham toʻgʻridan-toʻgʻri oʻzgaruvchan tokni kiritishni talab qiladigan oʻzgarmaydigan{1}}tezkor qurilmalar uchun yuqori -samarador EK tangensial shamollatgichlar.
230V 50/60Hz kirish alohida toʻgʻridan-toʻgʻri quvvat manbaiga boʻlgan ehtiyojni yoʻq qiladi. EC dvigatellari yuqori samaradorlikni aniq tezlikni boshqarish bilan birlashtiradi. Boshqarish 0-10V DC yoki PWM signallari orqali boshqarilishi mumkin.
MOTOR VA BOSHQARISH USULLARI BO‘YICHA TANLASH,
FAQAT SHAKLI BO'YICHA EMAS
AC, DC va EC opsiyalarini bir sahifaga qoʻyish oldinga va orqaga-va{1}}qisqartiradi va noaniq narx soʻrovlarini muhandislik soʻrovlariga aylantiradi: kuchlanish, havo oqimi, boshqarish usuli va qoʻllash cheklovlari.
Yuqori hajmli uskunalar uchun-barqaror narx
Odatda 230V/50Hz va 120V/60Hz quvvat manbalari mavjud. AC oʻzaro oqimli ventilyatorlar tijorat oshxona jihozlari, pechni sovutish va elektr quvvati bilan taʼminlangan-mahsulotlarga mos keladi. Asosiy tezlikni moslashtirish o'rash kranlari yoki kuchlanishni boshqarish orqali amalga oshirilishi mumkin.
Tezlikni aniq sozlash bilan past-kuchlanishni boshqarish
Odatda 12V va 24V doimiy oqimlarni o'z ichiga oladi. DC va BLDC o'zaro oqim fanatlari HVAC boshqaruvlari, BMS interfeyslari, shkaflar, ma'lumotlar markazining issiqlik-yuk sinovlari va qattiq shovqin maqsadlariga ega uskunalarga mos keladi.
Yuqori samaradorlik va tizim{0}}darajasini boshqarish
EC tangensial shamollatgichlar energiyani tejash, oʻzgaruvchan{1}}tezlik va yuqoriroq-orqaga{3}}bosimlarni qoʻllashga mos keladi. Variantlar kengroq tizimni soddalashtirish uchun 0-10V, PWM, tach chiqishi yoki o'rnatilgan boshqaruvni o'z ichiga olishi mumkin.
O'zaro oqim fanatlari o'ziga xos va deyarli almashtirib bo'lmaydigan joyni egallaydi: nozik, cho'zilgan paketdan bir xil, laminar, keng-hududdagi havo oqimi. Tanlovingizni tezda tasdiqlash uchun ushbu qaror matritsasidan foydalaning:
IQTISODIYoTI QILIShDAN OLDIN TO'PLASH UCHUN TANLASH MA'LUMOTI
Tekshirish ro'yxati umumiy kontakt tugmasidan yaxshiroq o'zgartiradi. Bu muhandislarga ularning cheklovlarini tushunishingizni ko'rsatadi va ularga foydali ma'lumotlarni bir vaqtning o'zida taqdim etishga yordam beradi.
Havo oqimi maqsadi
Kerakli havo oqimi, ruxsat etilgan statik bosim, havo otish masofasi, qamrov kengligi va fanning issiqlik almashtirgich yoki isitish elementi bo'ylab zarba berishi.
Mexanik konvert
Pervane diametri, umumiy fan uzunligi, chiqish uzunligi. balandlik chegarasi, o'rnatish teshiklari, barmoq himoyasi, qavslar va 90 daraja / 180 daraja havo oqimining uy burchagi.
Elektr kirish
230V/50Hz, 120V/60Hz, 12V DC, 24V DC, 230V EC, 400V yoki maxsus kuchlanish talablari.
Nazorat usuli
Ruxsat etilgan tezlik, o'rash kranlari, kuchlanishni boshqarish, 0-10V, PWM, tach chiqishi, termostat yoki sensorga asoslangan tizim boshqaruvi.
Operatsion muhit
Oddiy harorat, yuqori harorat., namlik, yog ', sovutish, mobil tebranish, issiqlik-yuk tokchalari, transformator xonalari va shunga o'xshash cheklovlar.
Ishonchlilik talablari
Rulman turi, maqsadli xizmat muddati, shovqin chegarasi, sertifikat{0}}kasiyatlari, namuna sinovi, tezlashtirilgan xizmat muddati va ishlab chiqarish barqarorligi.
Muhandislik hujjatlari
Maʼlumotlar jadvallari, 2D chizmalar. 3D CAD. ulanish sxemalari, o'rnatish eslatmalari, namunaviy sinov hisobotlari, sertifikatlar va muvofiqlik deklaratsiyasi.
CROSS FLOW FAN MODELLARI VA XUSUSIYATLAR
Dvigatel turi, kuchlanish, havo oqimi, bosim, shovqin darajasi va Blauberg cross fow fanlari diapazonini ko'rib chiqing.
o'rnatish o'lchamlari.
O'zaro oqim fanining umumiy ko'rinishi
Oʻzaro oqimli fanatlar nisbatan past statik bosimda keng va bir xil havo pardasini yetkazib berish uchun silindrsimon koʻp qanotli pervaneldan foydalanadi. Yassi struktura ixcham HVAC, jihozlar, havo pardalari, elektronika sovutish va boshqa tor o'rnatish joylariga mos keladi.
Asosiy diapazon
- maksimal havo oqimi 4200 m³ / soatgacha,
- maksimal quvvat kiritish 330 Vt gacha,
- 10 dB(A) gacha past-shovqin imkoniyatlari.
XUSUSIYATLARI
- Yilni dizayn:ixcham struktura cheklangan o'rnatish joylarini qo'llab-quvvatlaydi.
- Yuqori moslashuvchanlik:pervanel o'lchamlari va motor xususiyatlari turli ilovalar uchun tanlanishi mumkin.
- Yuqori{0}}aniqlikdagi havo yoʻnalishi:noyob chiqish tuzilishi maqsadli havo yo'l-yo'riq beradi.
- Yumshoq ishlash va past shovqin:ko'p qanotli pervanel-va aniq korpus ko'rsatmasi jim ishlashni ta'minlaydi.
- Yuqori havo oqimi:havo nisbatan past statik bosimda keng chiqish maydoniga bir xilda etkazib beriladi.
- Energiya-tejamkor iste'moli:EC motor variantlari elektr energiyasidan foydalanish va foydalanish xarajatlarini kamaytiradi.
EK MOTOR AVZUVLARI
- Har qanday fan aylanish tezligida, shu jumladan juda past tezlikda samarali ishlash.
- Kam issiqlik emissiyasi va ixcham tashqi rotorli vosita o'lchamlari.
- Maksimal fan tezligi tarmoq chastotasiga bog'liq emas.
- 50 Gts va 60 Gts chastotali elektr tarmog'iga ulanish uchun javob beradi.
- Energiyaga bo'lgan talab standart motorlardan taxminan uchdan bir kam.
- Kompyuter parametrlarini sozlash, ma'lumotlar almashinuvi va markazlashtirilgan fanni boshqarishni qo'llab-quvvatlaydi.
EC CROSS FLOW FAN
Biz asosiy maʼlumotlarni, jumladan, EC oʻzaro oqimli fan modellari, kuchlanish, havo oqimi va statik bosim hamda P-Q egri chiziqlari bilan ventilyatsiya talablaringizni aniq koʻrsatamiz. Iltimos, biz bilan bog'laning.
TEXNIK MA'LUMOTLAR
| QISM №. | KuchlanishiV | ChastotasiHz | HozirgiA | QuvvatW | TezlikRPM | Havo oqimim³/h | Havo bosimiPa | ShovqindB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-TO80A-EE-415(L000) | 230 | 50/60 | 0.25 | 37.2 | 1,850 | 430 | 33 | 51 |
| VL-TO80A-EE-1116(L000) | 230 | 50/60 | 0.39 | 58.08 | 1,700 | 1,082 | 24 | 54 |
| VL-TO80A-EE-440(R000) | 230 | 50/60 | 0.27 | 40.8 | 1,700 | 642 | 59 | 57 |
| VL-TO80A-EE-860(R000) | 230 | 50/60 | 0.38 | 56.4 | 1,500 | 1,000 | 53 | 55 |
| VL-T100A-EE-380(L000) | 230 | 50/60 | 0.31 | 50.0 | 1,500 | 710 | 62 | 58 |
| VL-T100A-EE-780(L000) | 230 | 50/60 | 0.71 | 115.0 | 1,500 | 1,350 | 58 | 63 |
HAVO ISHLATILISHI
DC CROSS FLOW FAN
Biz asosiy maʼlumotlarni, jumladan, doimiy toʻlqinli oqim fan modellari, kuchlanish, havo oqimi va statik bosim hamda P-Q egri chiziqlari bilan ventilyatsiya talablaringizni aniq koʻrsatamiz. Iltimos, biz bilan bog'laning.
TEXNIK MA'LUMOTLAR
| QISM №. | KuchlanishiV | ChastotasiHz | HozirgiA | QuvvatW | TezlikRPM | Havo oqimim³/h | Havo bosimiPa | ShovqindB(A) |
|---|---|---|---|---|---|---|---|---|
| VF-T030A-EE-1082(R002) | 12 | 9~15 | 0.60 | 7.2 | 2,400 | 175 | 17 | 38 |
| VD-T030A-EE-1082(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,400 | 175 | 17 | 38 |
| VD-T040A-EE-1055(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,600 | 290 | 18 | 38 |
| VF-T043A-EE-420(R000) | 12 | 9~15 | 0.52 | 6.24 | 2,600 | 202 | 19 | 10 |
| VD-T043A-EE-420(R000) | 24 | 16~28 | 0.33 | 7.92 | 2,600 | 202 | 19 | 10 |
| VD-T045A-EE-870(R000) | 24 | 16~28 | 0.85 | 20.4 | 1,800 | 516 | 25 | 48 |
| VF-T050A-EE-418(R000) | 12 | 9~15 | 1.16 | 13.95 | 2,400 | 395 | 45 | 43 |
| VD-T050A-EE-418(R000) | 24 | 16~28 | 0.61 | 14.64 | 2,400 | 395 | 45 | 43 |
| VD-T060A-EE-1305(R001) | 24 | 16~28 | 2.20 | 52.8 | 1,800 | 820 | 60 | 54 |
| VD-T080A-EE-860(R000) | 24 | 16~28 | 2.35 | 56.4 | 1,500 | 1,000 | 53 | 55 |

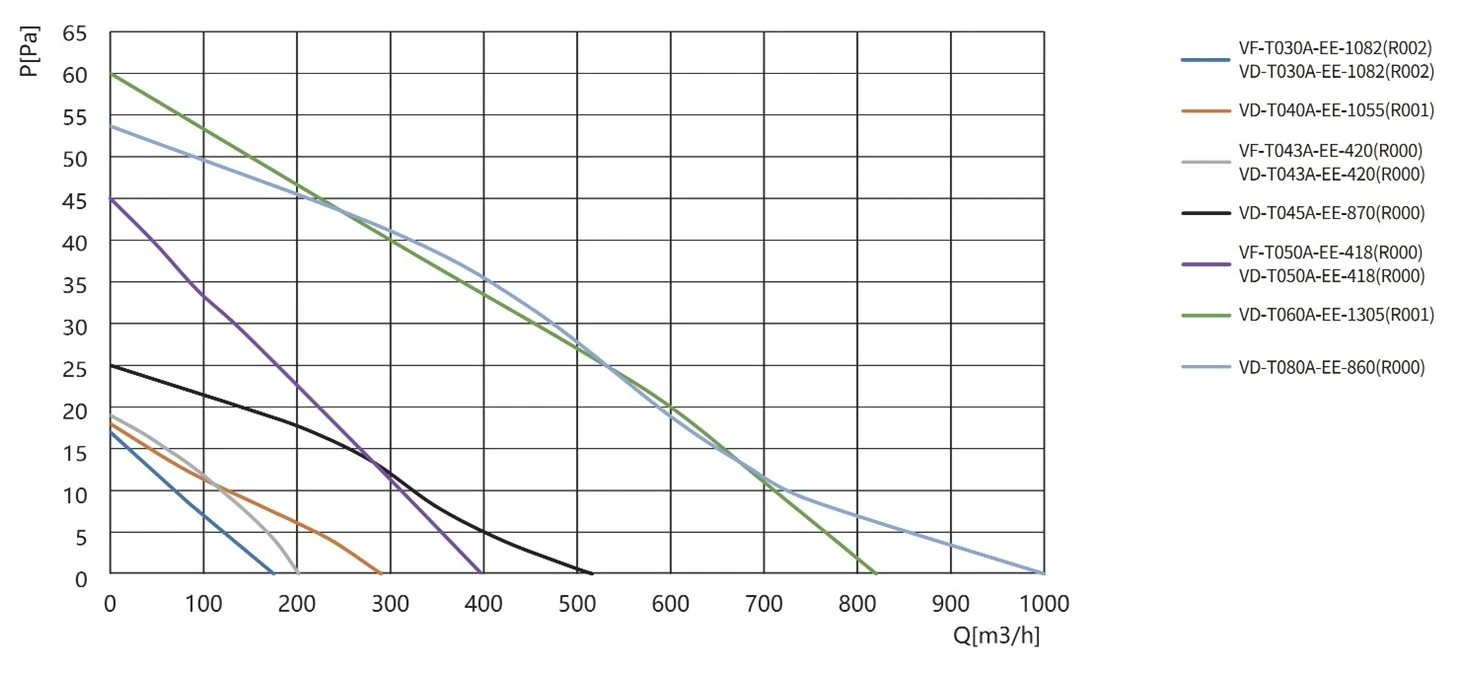

HAVO ISHLATILISHI
AC CROSS FLOW FAN
Biz ventilyatsiya talablaringizga aniq mos kelish uchun oʻzgaruvchan tokning oʻzaro oqimli fan modellari, kuchlanish, havo oqimi va statik bosim hamda P-Q egri chiziqlari kabi asosiy maʼlumotlarni taqdim etamiz. Iltimos, biz bilan bog'laning.
TEXNIK MA'LUMOTLAR
| QISM №. | KuchlanishiV | ChastotasiHz | HozirgiA | QuvvatW | TezlikRPM | Havo oqimim³/h | Havo bosimiPa | ShovqindB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-T030A-SP-986(R000) | 230 | 50 | 0.15 | 18.0 | 2,400 | 170 | 17 | 38 |
| VL-T040A-SP-1055(R000) | 230 | 50 | 0.22 | 17.0 | 2,100 | 255 | 18 | 38 |
| VL-T043A-SP-420(R000) | 230 | 50 | 0.14 | 20.0 | 2,500 | 163 | 19 | 37 |
| VL-T045A-SP-870(R000) | 230 | 50 | 0.40 | 56.0 | 1,700 | 505 | 27 | 49 |
| VL-T048A-SP-418(R000) | 230 | 50 | 0.32 | 35.0 | 2,000 | 343 | 35 | 44 |
| VC-T050A-SP-418(R000) | 115 | 60 | 0.96 | 62.4 | 3,000 | 337 | 45 | 46 |
| VL-T050A-SP-418(R000) | 230 | 50 | 0.47 | 52.4 | 2,600 | 308 | 49 | 44 |
| HL-T060A-SP-1300(R000) | 230 | 50 | 0.38 | 52.0 | 2,200 | 720 | 24 | 45 |
| VL-T065A-AI-620(R000) | 230 | 50 | 0.20 | 42.0 | 1,300 | 610 | 42 | 35 |
| VL-T080A-AE-1270(R001) | 230 | 50 | 0.31 | 64.0 | 1,200 | 1,390 | 41 | 57 |
| VL-T100A-AI-765(R000) | 230 | 50 | 0.40 | 60.0 | 1,050 | 1,150 | 74 | 63 |
| VL-T120A-AI-915(R001) | 230 | 50 | 0.40 | 60.0 | 900 | 1,822 | 90 | 67 |
| VL-T150A-AI-1215(R000) | 230 | 50 | 2.21 | 330.0 | 860 | 4,200 | 85 | 75 |
HAVO ISHLATILISHI
INGENERING HAMKORLIK
ISHLAB CHIQARISHGA TALAB
O'zaro oqim fanlari loyihalari faqat standart fan xaridlari emas. To'g'ri etkazib beruvchi hujjatlar, namunalarni sinovdan o'tkazish, sinovdan o'tkazish va barqaror ommaviy ishlab chiqarish orqali uskunani integratsiyalashuvini qo'llab-quvvatlashi kerak.
Talab haqida qisqacha ma'lumot
Ilova, havo oqimi, statik bosim, shovqin maqsadi, o'lchamlar, kuchlanish, harorat va yillik talabni tasdiqlang.
Taklif va hujjatlar
Tavsiya etilgan model, maʼlumotlar jadvali, 2D/3D fayllar, montaj eslatmalari va elektr yechimini taqdim eting.
Sinov namunasi
Xaridor haqiqiy uskunada havo oqimi, shovqin, harorat ko'tarilishi, boshqaruv mantig'i va yig'ish joyini sinovdan o'tkazadi.
Pilot tekshiruvi
Kichik ishlab chiqarish partiyasida BOM, ulagichlar, qavslar, qadoqlash, ishlash muddati va mustahkamligini tasdiqlang.
Ommaviy ishlab chiqarish
Narxlar, shovqin va energiya ko'rsatkichlarini doimiy ravishda yaxshilagan holda prognoz va buyurtma kadansiga muvofiq ta'minlang.
-
![Konditsioner uchun Blauberg 40 mm AC o'zaro oqim fanatlari]()
Konditsioner uchun Blauberg 40 mm AC o'zaro oqim fanatlariSertifikat: UL, Idoralar, ROHS, CCC, ISO;. Ta'minot imkoniyati: yiliga 400 000 dona;. MOQ: EXW narxiga asoslangan 1 ~ 100 dona; FOB narxiga asoslangan 100 dona yuqorida.. HS kodi: 8414593000
-
![Elektr isitgich va displey shkafi uchun Blauberg 60 mm AC tangensial fan yuqori samarali 115V o'zaro oqimli shamollatgich]()
Elektr isitgich va displey shkafi uchun Blauberg 60 mm AC...Sertifikat: UL, Idoralar, ROHS, CCC, ISO;. Ta'minot imkoniyati: yiliga 400 000 dona;. MOQ: EXW narxiga asoslangan 1 ~ 100 dona; FOB narxiga asoslangan 100 dona yuqorida.. HS kodi: 8414593000
-
![HVAC tizimi, muzlatgich, havo pardasi uchun 80 mm AC tangensial fan 230 V 70 Vt yuqori samarali shamollatgich]()
HVAC tizimi, muzlatgich, havo pardasi uchun 80 mm AC tang...Sertifikat: UL, Idoralar, ROHS, CCC, ISO;. Ta'minot imkoniyati: yiliga 400 000 dona;. MOQ: EXW narxiga asoslangan 1 ~ 100 dona; FOB narxiga asoslangan 100 dona yuqorida.. HS kodi: 8414593000
-
![Havo pardasi va sovutish uskunalari uchun 80 mm AC o'zaro oqimli fan 230 V HVAC shamollatgichi yuqori statik bosim]()
Havo pardasi va sovutish uskunalari uchun 80 mm AC o'zaro...Sertifikat: UL, Idoralar, ROHS, CCC, ISO;. Ta'minot imkoniyati: yiliga 400 000 dona;. MOQ: EXW narxiga asoslangan 1 ~ 100 dona; FOB narxiga asoslangan 100 dona yuqorida.. HS kodi: 8414593000
-
![Tibbiy asbob-uskunalarni sovutish uchun ixcham 80 mm EC tangensial o'zaro oqim shamollatgichi]()
Tibbiy asbob-uskunalarni sovutish uchun ixcham 80 mm EC t...Sertifikat: UL, Idoralar, ROHS, CCC, ISO;. Ta'minot imkoniyati: yiliga 400 000 dona;. MOQ: EXW narxiga asoslangan 1 ~ 100 dona; FOB narxiga asoslangan 100 dona yuqorida.. HS kodi: 8414593000
-
![Alyuminiy g'ildirakli 48 mm AC o'zaro oqimli fan 220 V tangensial shamollatgich]()
Alyuminiy g'ildirakli 48 mm AC o'zaro oqimli fan 220 V ta...Sertifikat: UL, Idoralar, ROHS, CCC, ISO;. Ta'minot imkoniyati: yiliga 400 000 dona;. MOQ: EXW narxiga asoslangan 1 ~ 100 dona; FOB narxiga asoslangan 100 dona yuqorida.. HS kodi: 8414593000
-
![Konditsionerni sovutish uchun EC 100 mm energiya-samarali xoch{2}}fan]()
Konditsionerni sovutish uchun EC 100 mm energiya-samarali...Sertifikat: UL, Idoralar, ROHS, CCC, ISO;. Ta'minot imkoniyati: yiliga 400 000 dona;. MOQ: EXW narxiga asoslangan 1 ~ 100 dona; FOB narxiga asoslangan 100 dona yuqorida.. HS kodi: 8414593000
-
![HVAC va elektronika sovutish uchun 60 mm AC past shovqinli tangensial shamollatgich]()
HVAC va elektronika sovutish uchun 60 mm AC past shovqinl...Sertifikat: UL, Idoralar, ROHS, CCC, ISO;. Ta'minot imkoniyati: yiliga 400 000 dona;. MOQ: EXW narxiga asoslangan 1 ~ 100 dona; FOB narxiga asoslangan 100 dona yuqorida.. HS kodi: 8414593000
CROSS-OQIMLI FAN dan ASOSIY XIZMATLAR
ISHLAB CHIQARISH
Uskunalar ishlab chiqaruvchilariga havo oqimi, bo‘shliq, shovqin, kuchlanish va ishonchlilik talablarini namuna olish, tasdiqlash va takror ishlab chiqarish uchun tayyor fan yechimlariga aylantirishda yordam beramiz.
Muhandislikni tanlash va sozlash
- Maqsadli havo oqimini, statik bosimni, o'rnatish joyini, kirish va chiqish yo'lini, shovqin chegarasini, haroratni, kuchlanishni va nazorat qilish usulini ko'rib chiqing.
- AC, DC yoki EC dvigatel variantlarini, pervanel diametri va uzunligini, tezlikni nazorat qilishni, o'rnatish yo'nalishini, himoyalarni, qavslarni va ulagichlarni tavsiya eting.
- Mijoz dizaynini qoʻllab-quvvatlash uchun maʼlumotlar jadvallari, 2D chizmalar, 3D SAPR, simlar diagrammalari va namunaviy spetsifikatsiyalarni taqdim eting.-
- Maxsus uzunliklar, yuqori{0}}haroratda ishlash, namlikka chidamlilik, past-shovqinni sozlash,-uzoq xizmat muddati va{3}}ilovaga xos konfiguratsiyalarni qo‘llab-quvvatlang.
Namuna olish, tekshirish va barqaror ta'minot
- Yakuniy tasdiqlashdan oldin moslikni tekshirish, havo oqimi va shovqin sinovlari, termal sinovlar va tajriba ishlab chiqarish uchun namunalar yarating.
- Ishlash tekshiruvlarini, ishonchlilikni tekshirishni, kiruvchi tekshiruv hujjatlarini va kerak bo'lganda muvofiqlik dalillarini qo'llab-quvvatlang.
- Partiya o'zgarishini kamaytirish uchun asbob-uskunalar, BOM, dvigatel va pervanelning mustahkamligi, qadoqlash, yorliqlash va ishlab chiqarish kuzatuvini boshqaring.
- OEM uskunalari dasturlari uchun-ommaviy ishlab chiqarishni rejalashtirish, almashtirishni qoʻllab-quvvatlash va uzoq-muddatli yetkazib berish boʻyicha tajriba-buyurtmani taqdim eting.
CROSS FLOW FAN QANDAY ISHLADI?
Ko'ndalang oqimli fanatlarning o'ziga xos xususiyati shundaki, havo rotorning ochiq yuzidan kirib, pervaneldan ikki marta o'tadi va yana qarama-qarshi tomondan chiqish ro'yxatiga (volut) o'tadi.
Mana havo oqimining to'liq yo'li:
Havo qabul qilish
Atrof-muhit havosi kirish panjarasi orqali silindrsimon pervanelning butun uzunligi bo'ylab -rotorning butun uzunligi bo'ylab so'riladi, faol havo kirish joyiga aylanadi.
Birinchi Blade Pass
Oldinga aylanadigan egilgan pichoqlar{0}}rotor orqali ko‘ndalang bo‘ylab o‘tgan havoni radial tarzda ichkariga tezlashtiradi va tezlik va impulsga ega bo‘ladi.
Vorteks yadrosining shakllanishi
Stabillashuvchi eksantrik girdob volut tilining yonida hosil bo'lib, oqim sxemasini mustahkamlaydi va butun chiqish kengligi bo'ylab barqaror statik bosimni saqlaydi.
Ikkinchi Blade Pass
Havo pervanelni ikkinchi marta kesib o'tadi va chiqish varaqiga yo'naltirilgunga qadar qo'shimcha tezlikni oladi.
Laminar zaryadsizlanish
Havo chiqish panjarasi orqali pervanelning butun uzunligi bo'ylab keng, silliq, laminar (past turbulentlik) - varaq shaklida chiqadi.
- → Yana bir tekis issiqlik almashinuvi:yagona havo oqimi HVAC evaporatator batareyalari va isitish elementlari bo'ylab issiq/sovuq nuqtalarning oldini oladi.
- → Past aerodinamik shovqin:tekis, parallel havo qatlamlari aylanma eksenel tushirishga qaraganda sezilarli darajada kamroq turbulentlik shovqinini keltirib chiqaradi.
- → Havo pardasining prognoz qilinadigan ishlashi:chekkadan chekkagacha doimiy tezlik bilan eshiklardagi uzluksiz, uzluksiz havo plitasi.
Dvigatel va podshipnik konfiguratsiyasi
Haydovchi vosita, odatda, baraban milining bir uchiga, havo oqimidan tashqarida o'rnatilgan bo'lib, aniq ishlab chiqilgan -val orqali ulanadi. Dvigatelning bu tashqi joylashuvi vosita sariqlarida termal stressni kamaytiradi, xizmat ko'rsatishni soddalashtiradi va vosita issiqligini havo oqimini ifloslanishiga yo'l qo'ymaydi.
Yengli podshipniklar
past narx; engil ish ilovalarida gorizontal o'rnatish uchun mos-
Bilyali podshipniklar
40 000-50,000+ soat baholangan; har qanday o'rnatish yo'nalishi va uzluksiz ish davrlari uchun javob beradi
ASOSIY XUSUSIYATLAR VA PARAMETRLAR
Quyidagi jadval uchta asosiy oʻlcham toifalari boʻyicha ishlash konvertini belgilaydi. Har doim ishlab chiqaruvchidan sinov maʼlumotlarini faqat boʻsh havo-maksimumlari emas, balki haqiqiy ish nuqtasida (havo oqimi + statik bosim) soʻrang.
| PARAMETER | Kichik80 mm dan kam yoki unga teng | O'rta80-120 mm | Katta >120 mm |
|---|---|---|---|
| Voltaj (DC) | 5V / 12V | 12V / 24V | 24V / 48V |
| Voltaj (AC) | 110V/220V | 110V/220V | 110V/220V |
| MaxAirflow | 10-40 CFM | 40-120 CFM | 120-200+CFM |
| Shovqin darajasi | 25-35 dB
|
30-42dB
|
35-50 dB
|
| Statik bosim | 0,05-0,15 H₂O | 0,10-0,25 inH₂O | 0,15-0,35 H₂O |
| Yashash muddati (rulmanli) | 40 000-50 000 soat | 40 000-50 000 soat | 40 000-50 000 soat |
| Odatdagi ilovalar | Kichik maishiy texnika, elektronika | HVAC, havo tozalagichlar | Tijoriy HVAC, havo pardalari |
Pervanel uzunligi va havo oqimi
O'zaro oqim muxlislari tomonidan taqdim etilgan eng kuchli dizayn erkinliklaridan biri bu sozlanishi pervanel uzunligi. Havo oqimi pervanel uzunligi bilan taxminan chiziqli shkalasi bo'lib, chiqish kengligini aniq moslashtirishga imkon beradi:
Shovqin ishlash ko'rsatkichlari
| Shovqin darajasi | Atrof-muhitga mosligi | TIPAL MOTOR TURI |
|---|---|---|
| <30 dB | Premium turar-joy, tibbiy{0}}daraja, yotoqxona konditsionerlari | EC/cho'tkasiz DC |
| 30-40dB | Standart turar-joy HVAC, ofislar, yashash joylari | DC/AC kondansatör |
| 40–50 dB | Savdo, yengil sanoat, omborxonalar | AC / soyali-qutb |
| >50 dB | Og'ir sanoat (shovqin izolatsiyasi talab qilinadi) | AC uch fazali- |
Tomonlar nisbati, havo oqimi va zichlik shkalasi
Tangensial shamollatgichni ajratib turadigan ko'rsatkich pervanel uzunligi (L) va tashqi diametri (D) o'rtasidagi yuqori nisbatdir. Kichik diametrli 25{5}}150 mm juft chiziqli uzunligi 76 mm dan 1200 mm gacha - shuning uchun hajmli o'tkazuvchanlikni L ni kengaytirish orqali ikki baravar oshirish mumkin, bunda uchi tezligi, diametri yoki mahalliy shovqin ko'tarilmaydi.
Bosim hosil bo'lishi past- odatda 12-100 Pa - va statik bosim atrof-muhit zichligiga sezgir (garchi zichlik hajmli oqimni o'zgartirmasa ham):
Kalibrlash protokoli.Ko'rsatkichlar 5 daqiqalik isinishdan so'ng, erkin-havo, gorizontal mil, 20-25 daraja, mos yozuvlar zichligi r= 1.2 kg/m³ ostida tekshiriladi.
CROSS FLOW FANNING ENG ENG ENG QO'LLANISHI
Bir xil havo oqimi, yupqa profil va kengaytiriladigan uzunlikning noyob kombinatsiyasi ko'ndalang oqimli fanatlarni bir nechta-hajmli sanoatda tanlov komponentiga aylantiradi.

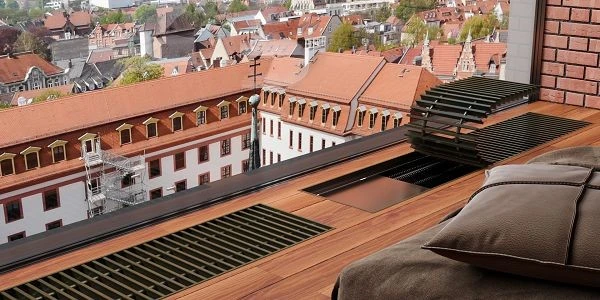

Isitish konvektorlari, issiqlik nasosi radiatorlari va xandaq isitish
Isitish konvektorlari, issiqlik pompasi radiatorlari va zaminli xandaq isitish tizimlari deraza chiziqlari va uzun zamin kanallari bo'ylab iliq havoni teng ravishda siljitish uchun nozik tangensial shamollatgichlardan foydalanadi. Uzoq tushirish qoplamasi issiqlik almashtirgichlarga mos keladi, past shovqinli DC yoki EC o'zgaruvchan tezlik esa qulaylikni oshiradi va xona termostatlari yoki BMS platformalari bilan birlashishi mumkin.
Havo pardalari
Chakana savdo eshiklari ustidagi havo pardalari eshikning to'liq kengligi bo'ylab uzun, buzilmagan havo qatlamini talab qiladi. To'liq oraliqda ishlaydigan bitta ko'ndalang oqimli fan pervanesi 8-12 m/s odatdagi chiqish tezligida chekkadan chetga izchil tezlik bilan - talab qilinadigan uzluksiz to'siqni hosil qiladi.
Havo tozalagichlar va xona isitgichlari
Tower{0}} uslubidagi havo tozalagichlar va panel/keramika isitgichlar havoni filtrlar yoki isitish elementlari orqali yupqa korpusdan o‘tkazish uchun ko‘ndalang oqimli ventilyatorlardan foydalanadi. Yupqa kesma-minoraning nafis dizaynlarini yaratish imkonini beradi, bu markazdan qochma ventilyatorlar bilan imkonsizdir.

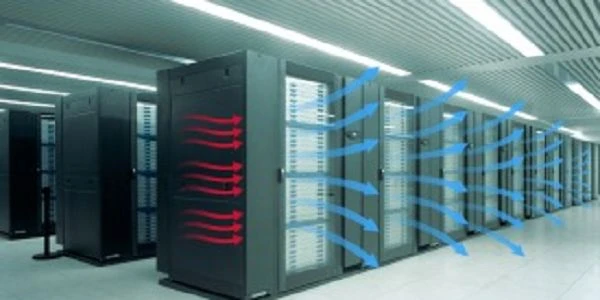

Elektronika, ma'lumotlar markazi va transformatorni sovutish
Printerlar, nusxa ko‘chirish apparatlari, telekompaniyalar, stend uskunalari, ma’lumotlar markazining issiqlik-yuk sinov qurilmalari va quruq transformatorlar o‘zaro oqimning keng laminar razryadlaridan foyda oladi. Havo oqimi moslashtirilgan kuchlanish, fan tezligi va isitgich{2}}chiqish talablarini qoʻllab-quvvatlagan holda faol nuqtalarning oldini olish uchun PCB sirtlari, server emulyatori uyalari va transformator bobinlari boʻylab tarqaladi.

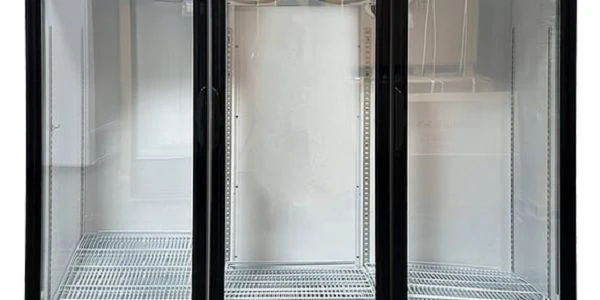

Sovutgich, oziq-ovqat uskunalari va pechni boshqarish sovutish
Tijorat displeyli muzlatgichlar, savdo oshxonalar, oziq-ovqat uskunalari, maishiy pech boshqaruvlari va qadoqlash uskunalari havoni ixcham kanallar orqali teng ravishda aylantirish uchun o'zaro oqim fanatlariga tayanadi. Dizaynlar doimiy ishlab chiqarish tizimlarida yuqori harorat, namlik, yog ', isitgich elementlari, qo'riqchilar, maxsus konnektorlar va mahalliy sovutish uchun moslashtirilishi mumkin.
Tibbiy asbob-uskunalar va lazerlar
Ventilyatorlar, bemorni isitish moslamalari va diagnostik tasvirlash uskunalari-taxminan jim, aniq boshqariladigan, ifloslanishsiz{1}}havo oqimini talab qiladi. O'zaro oqim fanatlari eksimer lazerlarida (yarim o'tkazgichli fotolitografiya) ham qo'llaniladi, bu erda aniq bir xillik bilan yuqori gaz aylanish tezligi lazer quvvati barqarorligi uchun juda muhimdir.
CROSS FLOW FAN VS. AKSIAL VS. SANTRIFUGAL
To'g'ri qo'llash uchun o'zaro faoliyat fanning boshqa asosiy fan turlari bilan solishtirishini tushunish juda muhimdir
tanlash. Har bir tur alohida ish rejimida ustunlik qiladi.
O'zaro oqim fan
- Havo oqimi yo'nalishiTransvers / Perpendikulyar
- Oqim namunasiYagona laminar varaq
- Bosim diapazoniPast-Oʻrta
- Shovqin darajasiPast
- Form faktorYupqa, cho'zilgan
- Tezlikni nazorat qilishZo'r (PWM/0-10V)
- Eng yaxshi foydalanishHududdagi bir xil-havo oqimi
Eksenel fan
- Havo oqimi yo'nalishiEksaga parallel
- Oqim namunasiAylanma/turbulent
- Bosim diapazoniPast
- Shovqin darajasiO'rta
- Form faktorYilni, dumaloq
- Tezlikni nazorat qilishYaxshi
- Eng yaxshi foydalanishYuqori hajm, ochiq joy
Santrifüj fan
- Havo oqimi yo'nalishiRadial tashqariga (90%)
- Oqim namunasiYuqori-Tezlik reaktivi
- Bosim diapazoniOʻrta-Yuqori
- Shovqin darajasiOʻrta-Yuqori
- Form faktorKatta hajmli, dumaloq uy
- Tezlikni nazorat qilishYaxshi
- Eng yaxshi foydalanishYuqori bosimli, kanalli tizimlar
AC VS. DC VS. EC CROSS FLOW FAN
Dvigatel turi energiya tejamkorligi, shovqin ishlashi,
va umr ko'rish. Bu erda to'g'ridan-to'g'ri taqqoslash.
AC o'zaro oqim fan
- Oddiy sxema, boshqaruvchi kerak emas
- Eng past birlik narxi
- To'g'ridan-to'g'ri tarmoq (110V-240V) ishlashi
- Ruxsat etilgan tezlik (cheklangan nazorat)
- To'liq tezlikda yuqori shovqin
- Past qism{0}}yuk samaradorligi
DC o'zaro oqim fan
- To'liq PWM / 0-10V tezlikni boshqarish
- Barcha tezlikda past shovqin
- 12V/24V/48V DC mos keladi
- Batareya va EV mos keladi
- DC quvvat manbai talab qiladi
- ACga nisbatan yuqori birlik narxi
EC o'zaro oqim fan
- AC tarmoq kirishi, DC vosita samaradorligi
- To'liq o'zgaruvchan tezlik (0-100%)
- BACnet/Modbus/0-10V mos keladi
- ErP /EnergyStar bilan mos keladi
- Eng uzoq umr (50,000+ soat)
- Eng yuqori birlik narxi
Havo samaradorligi va standartlari--ulang
Havo oldinga egilgan pichoq qatorini-ikki marta kesib o'tganligi sababli, ichki yo'qotishlar ikki baravar ko'payadi va eksantrik girdob doimiy ravishda kinetik energiya chiqaradi. Jami sim{2}}havoga-to‘g‘ri keladigan samaradorlik uchta sub-samaradorlikning hosilasidir:
Eski AC soyali{0}}qutbli drayvlar umumiy samaradorlikni 12-25% bilan chegaraladi; zamonaviy EK tashqi{4}}rotorli dvigatellari uni 45-55% gacha ko'taradi, bunda statik bosim egri chizig'ining tizzasida cho'qqiga chiqadigan tekis, bashorat qilinadigan quvvat egri chizig'i mavjud.
Normativ muvofiqlik
Hayotiy tsikl narxi va ECni yangilash ROI
B2B xaridlari umumiy mulk qiymatini kapital qiymatidan ustun qo'yishi kerak. Past darajali induksion fan-xarid qilish arzonroq, lekin ishlatish qimmatroq; EC yangilash ROI modellarini to'g'ridan-to'g'ri:
yugurish
= uzoqroq
hayot kechirish
To'g'ri o'zaro faoliyat fanni qanday tanlash mumkin
Ilovangiz uchun to'g'ri o'zaro faoliyat fanni belgilash uchun ushbu 7 bosqichli tizimli jarayonni bajaring. Ish
- ketma-ketlikdagi har bir qadamni oʻtkazib yuborish maydon unumdorligi bilan bogʻliq muammolarning asosiy sababidir.
Ilova talablaringizni aniqlang
Asosiy foydalanish holati: HVAC, havo pardasi, elektronika sovutish, jihoz yoki sanoat jarayoni. Har bir toifada havo oqimi va shovqin standartlari o'rnatilgan bo'lib, ular spetsifikatsiyalar oralig'ini darhol toraytiradi.
Mavjud bo'sh joyni o'lchash
O'rnatish konvertining maksimal uzunligi, kengligi (chuqurligi) va balandligini yozib oling. O'zaro oqim pervanel uzunligi odatda moslashtirilgan bo'lishi mumkin; pervanelning umumiy diametrlari DC uchun 50 mm dan 140 mm gacha, AC uchun 150 mm + gacha.
Kerakli havo oqimini hisoblang
Minimal talab qilinadigan CFM ni hisoblash uchun tizim termal yukidan foydalaning. Sovutish ilovalari uchun:
Tanlashdan oldin 20% xavfsizlik chegarasini qo'shing. Optimal ishonchlilik va shovqin uchun nominal maksimal havo oqimining 80% dan kam yoki teng darajada ishlaydigan fanatlarni tanlang.
Tizimning statik bosimini baholash
Barcha quyi oqim komponentlarida (filtrlar, panjaralar, issiqlik almashinuvchilari, kanallar) bosimning pasayishini taxmin qiling. O'zaro oqim fanatlar past va o'rta statik bosim uchun optimallashtirilgan (odatda H da 0,3-0,4 gacha).
Dvigatel turini tanlang
- AC:xarajat asosiy haydovchi, o'zgaruvchan tezlik talab qilinmaydi
- DC 12V/24V:akkumulyator/portativ tizimlar, maishiy texnika, shovqin-sezgir
- DC 24V/48V:EV kabinasini shamollatish, sanoat shahar avtobuslari
- EC:tijorat HVAC, yashil{0}}sertifikatlangan loyihalar, uzluksiz yuqori -vazifalar
Shovqin chegarasini belgilang
1 metr masofada maksimal qabul qilinadigan SPLni o'rnating. Shovqin maʼlumotlarini ishlab chiqaruvchidan faqat maksimal -havoda emas, balki haqiqiy ish nuqtasida ham soʻrang:
- Turar-joy/tibbiyot:35 dB(A) dan kam yoki unga teng
- Ofis/tijorat:40 dB(A) dan kam yoki unga teng
- Yengil sanoat:50 dB(A) dan kam yoki unga teng
Atrof-muhit va sertifikatlashtirish talablarini tasdiqlang
- IP reytingi:Nam/changli muhitlar uchun IP44 (changga chidamli) yoki IP54 (chang + chayqalish)
- Harorat:Standart +70 darajadan kichik yoki unga teng; yuqori -temp versiyalari +105 daraja yoki undan yuqori
- Sertifikatlar:Idoralar, UL, RoHS, maqsadli bozor qoidalariga muvofiq REACH
- Rulman:Gorizontal bo'lmagan-o'rnatish yoki uzaytirilgan ish davrlari uchun majburiy rulmanlar
O'RNATISH, INTEGRATION VA TRENDLAR
VALNI MUVOFIQLASH VA rulmanlar
Stabil taglik plitasida gorizontal o'rnatish idealdir; vertikal yoʻnalishlar eksenel kuchni koʻtarish uchun ikki-muhrlangan sharli podshipniklarni (yeng emas) talab qiladi.
MIL AYLANISHINI OLDINI OLISH
Uzun pervanellar tebranish yoki termal siljish ta'sirida cho'kishi mumkin - korpus va shassi orasiga elastomerik izolyatsiya o'rnatish moslamalarini qo'shadi.
TOZLASH ZONALARI
Qabul qilish va tushirishda pervanelning tashqi diametridan kamida 1,5 x bo'lgan aniq chegarani saqlang; cheklash vorteksni buzadi, shovqinni oshiradi va bosimni pasaytiradi.
O'rnatish va texnik xizmat ko'rsatish
- Yassi dizayn tor joylarda o'rnatishni qo'llab-quvvatlaydi.
- 45 daraja, 90 daraja va 180 daraja kabi chiqish burchaklari turli o'rnatish joylariga mos kelishi mumkin.
- Har xil havo oqimi talablari uchun gorizontal yoki vertikal o'rnatish tanlanishi mumkin.
- Modulli dizayn boshqa komponentlar bilan chambarchas birlashtirilishi mumkin.
- Chang to'planishini kamaytirish uchun pervanel va korpusni qulay tozalash mumkin.
- Tashqi rotorli motorlar yoki ajratilgan dizaynlar texnik xizmat ko'rsatish va almashtirishni osonlashtiradi.
Oddiy sanoat tarmoqlari
- Maishiy texnika:ichki konditsionerlar, havo tozalagichlar, namlagichlar, isitgichlar.
- Tijoriy maqsadlarda foydalanish:havo pardalari, sovuq saqlash shkaflari, poldan isitish tizimlari, lift shamollatish tizimlari.
- Sanoat maqsadlarida foydalanish:elektron uskunalarni sovutish, poligrafiya sanoati, to'qimachilik sanoati, sanoat changni tozalash va tozalash uskunalari.
- Transport:avtomobil konditsioner tizimlari va temir yo'l tranziti.
Texnologiya tendentsiyalari
CFD-sozlangan assimetrik pichoq oraligʻi pichoq-shovqinni keng oq shovqin spektriga-oʻtkazadi, EC boshqaruv platalarida esa Modbus RTU orqali prognozli texnik xizmat koʻrsatish uchun mikro{3}}sensorlar oʻrnatilgan. Qattiqlashtirilgan indekslar- EU Ecodesign sub-125 Vt va California Title 24- o'zgaruvchan tezlikli cho'tkasiz konfiguratsiyalar foydasiga qattiq tezlikli indüksiyon modellarini bosqichma-bosqich bekor qilmoqda.
O'zaro oqim fanatlarining tez-tez so'raladigan savollari
Xaridorlar va OEMlar uchun
O'zaro oqimli fan nima uchun ishlatiladi?
O'zaro oqimli fan va eksenel fan o'rtasidagi farq nima?
O'zaro oqim fanati qancha vaqt ishlaydi?
O'zaro oqim fanatlari PWM tezligini boshqarish bilan ishlatilishi mumkinmi?
O'zaro oqim fanatlari qanday kuchlanishda ishlaydi?
O'zaro oqimli fan va o'zaro oqim shamollatgich o'rtasidagi farq nima?
O'zaro oqim fanatlar energiya tejamkormi?
Suzhou Blauberg Motoren Technology Co., Ltd. Xitoyda sifatli mahsulotlar va yaxshi xizmat ko'rsatish bilan ajralib turadigan eng professional o'zaro faoliyat oqim muxlislari ishlab chiqaruvchilari va etkazib beruvchilardan biri hisoblanadi. Iltimos, fabrikamizdan ommaviy ravishda moslashtirilgan o'zaro faoliyat oqim fanatlarini sotib olishingizga ishonch hosil qiling. Kotirovka uchun biz bilan bog'lanish uchun xush kelibsiz.
