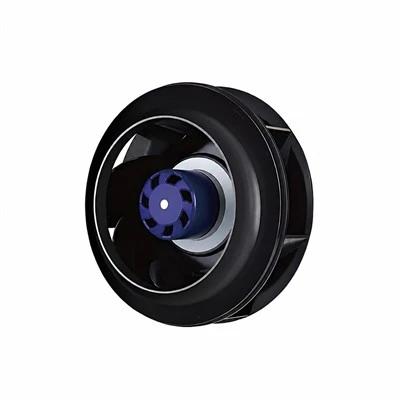

Blauberg BD-B133A-EC-00 — 24 VDC ishlashi uchun moʻljallangan 133 mm doimiy toʻlqinli orqaga egilgan markazdan qochma fan. U etti qanotli PA+GF pervanelidan foydalanadi va FG tezligini qayta aloqa bilan 0-10 VDC yoki PWM tezlikni boshqarishni qo'llab-quvvatlaydi.
Asosiy ma'lumotlar
| Model raqami | BD-B133A-EC-00 | Havo oqimi yo'nalishi | Atrofda |
| Mahsulot turi | DC orqaga egilgan santrifüj fan | Nominal kuchlanish | 24 VDC |
| Nominal kuchlanish diapazoni | 19-29 VDC | Nominal tezlik | 4300 ±5% aylanish tezligi |
| Maksimal kirish quvvati | 51 W | Maksimal kirish oqimi | 2.1 A |
| Ovoz darajasi | 71 dB(A) | Ishlash harorati | -25 dan +60 darajagacha |
| Himoya reytingi | IP55 | Izolyatsiya klassi | B sinf |
Texnik tavsif
| Hajmi: | 133 × 133 × 110 mm | Ishlash tartibi: | S1 |
| Materiallar pervanel: | PA+GF | Pichoqlar soni: | 7 |
| Dvigatel turi: | EC072DC24V085W | Dvigatel podshipniklari: | Bilyali podshipnik |
| Aylanish yo'nalishi: | Rotorga qarab soat yo'nalishi bo'yicha | O'rnatish joyi: | Har qanday |
| Tezlikni nazorat qilish: | 0-10 VDC / PWM | PWM kiritish: | 1-10 kHz; 10 VDC ±5% tavsiya etiladi |
| Voltaj nazorati: | Start >1,0 VDC; STOP<0.5 VDC | PWM nazorati: | Start >10%; STOP<5% |
| Signal chiqishi: | FG, inqilob uchun 2 impuls | Kabel: | PVX, 2×AWG18 + 2×AWG24, 500 ±20 mm |
| Himoya funktsiyalari: | Qulflangan-rotor, termal, haddan tashqari{1}}kuchlanish, past-kuchlanish, haddan tashqari oqim va yumshoq{3}}startdan himoyalanish | Saqlash shartlari: | -40 dan +80 darajagacha; 5% -95% RH |
| Dielektrik quvvat: | 500 VAC, 50 Gts, 1 min; oqish 10 mA dan kam yoki unga teng | Muvofiqlik: | CCC, Idoralar, RoHS |
Mahsulot ilovasi
| 1 | Zaryadlash ustuni | 9 | Uskunalarni sovutish loyihasi |
| 2 | Oshxona tutun chiqarish tizimi | 10 | Ventilyatsiya bloki loyihasi |
| 3 | FFU loyihasi | 11 | AHU (Havo uzatish birligi) loyihasi |
| 4 | Kompyuter xonasini sovutish | 12 | Havoni tozalash loyihasi |
| 5 | Temir yoʻl tashuvchilari uchun-konditsionerli fan | 13 | Issiqlik almashtirgich loyihasi |
| 6 | Elektr jihozlari | 14 | Telekom konteyner loyihasi |
| 7 | FanGrid loyihasi | 15 | Ma'lumotlar markazini sovutish loyihasi |
| 8 | Ventilyatsiya uskunalari loyihasi | 16 |
Havo samaradorligi
Spetsifikatsiyada ko'rsatilgan egri diapazoni: havo oqimi Q 0-450 m³ / soat; statik bosim DP 0-500 Pa.
Havoning ishlashi AMCA 210 / GB 1236 bo'yicha o'lchanadi, o'rnatish toifasi A. Qiymatlar belgilangan o'lchash sharoitida amal qiladi va o'rnatish bilan farq qilishi mumkin; standart konfiguratsiyadan og'ishlar o'rnatilgan qurilmada tekshirilishi kerak.
Umumiy o'lchamlar
Fan o'lchami: 133 × 133 × 110 mm. Kontur chizmasida tashqi diametri Ø133 mm, eksenel chuqurligi 110 ±1 mm, simi uzunligi 500 ±20 mm, kirish halqasi aksessuari va maksimal 5 mm chuqurlikdagi vint-m4 o'rnatish ko'rsatilgan.
Elektr aloqasi
U1 qizil: musbat quvvat manbai (+24 VDC); U2 ko'k: GND; U3 sariq: 0-10 V/PWM boshqaruv kirishi (SELV); U4 oq: tach/FG chiqishi, aylanish uchun 2 impuls (SELV).
FG chiqishi uchun Vfg 3.3-30 VDC va tortishish qarshiligi R dan 1000 × Vfg Ō dan katta yoki unga teng foydalaning. Voltajni nazorat qilish 1,0 VDC dan yuqori boshlanadi va 0,5 VDC ostida to'xtaydi. PWM tavsiya etilgan 10 VDC ± 5% amplitudali 1-10 kHz dan foydalanadi, 10% dan yuqori bojdan boshlanadi va 5% dan pastda to'xtaydi.
Yuklab oling
BD-B133A-EC-00-Technical-Specification.pdf
