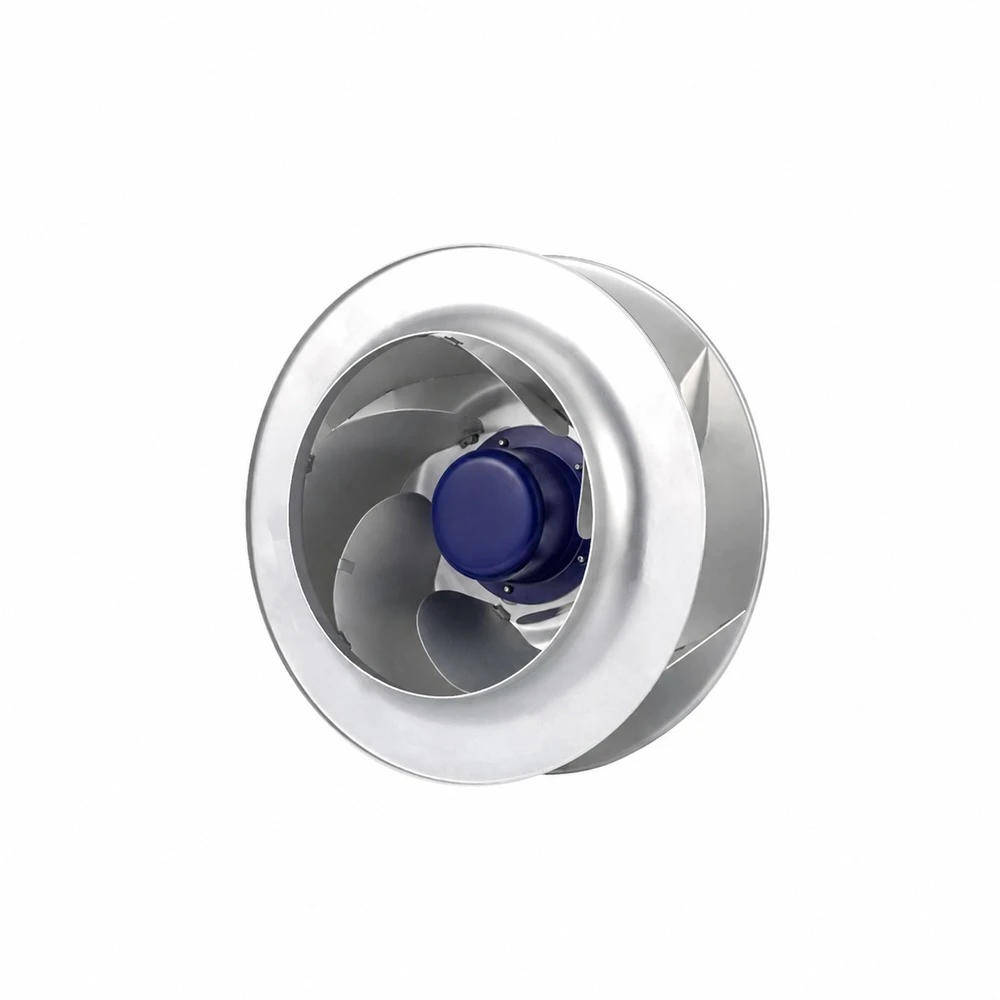

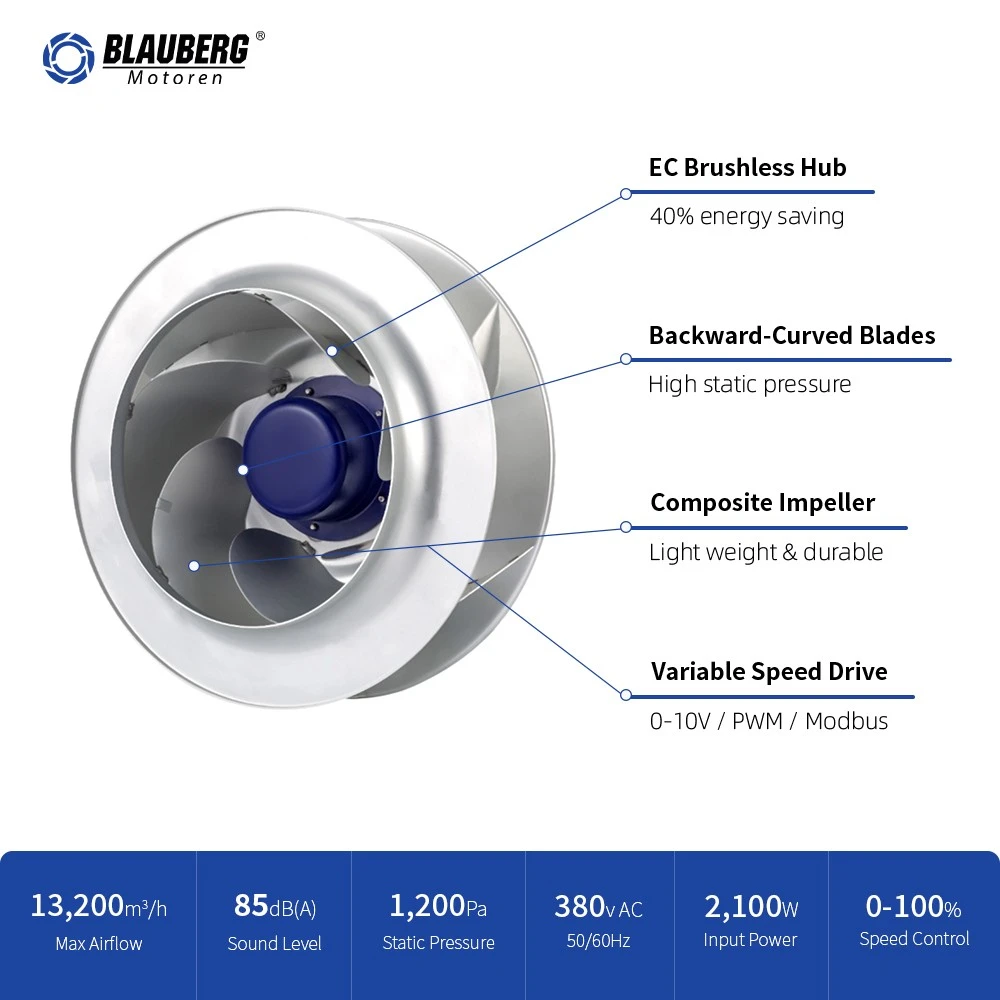

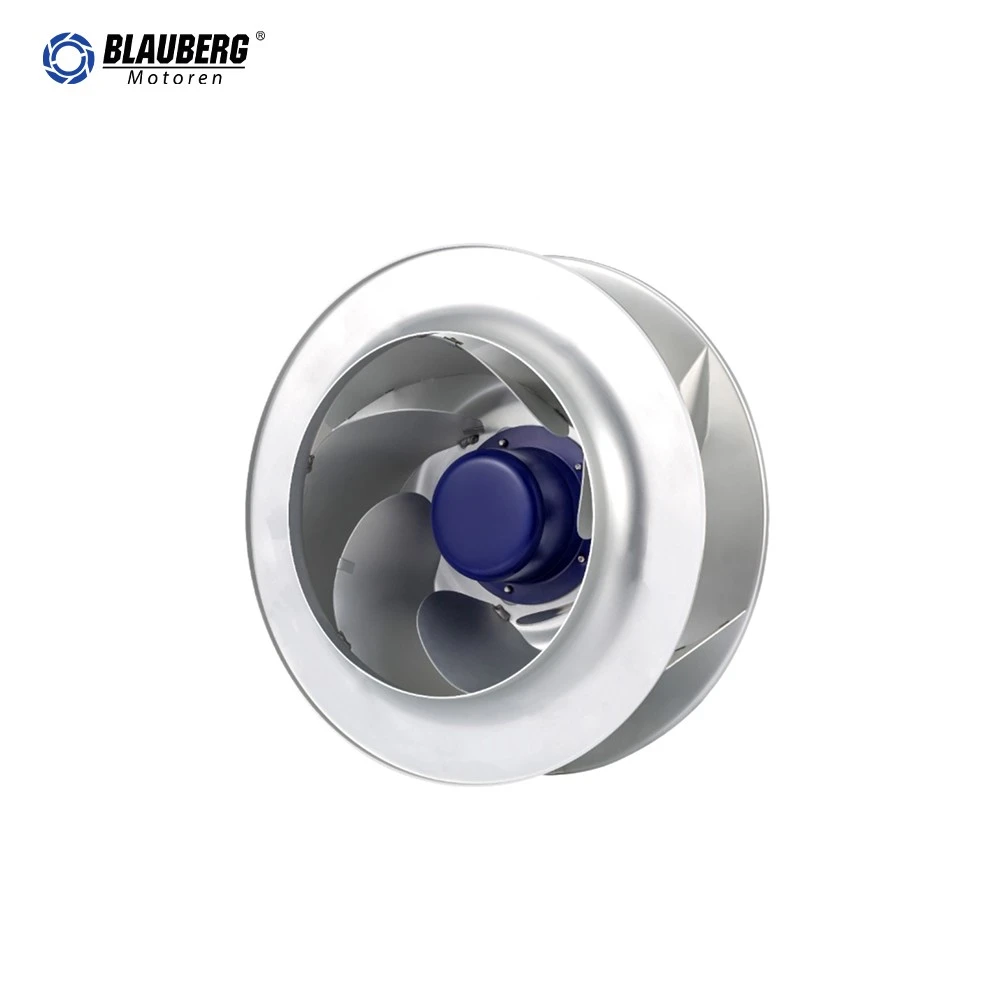

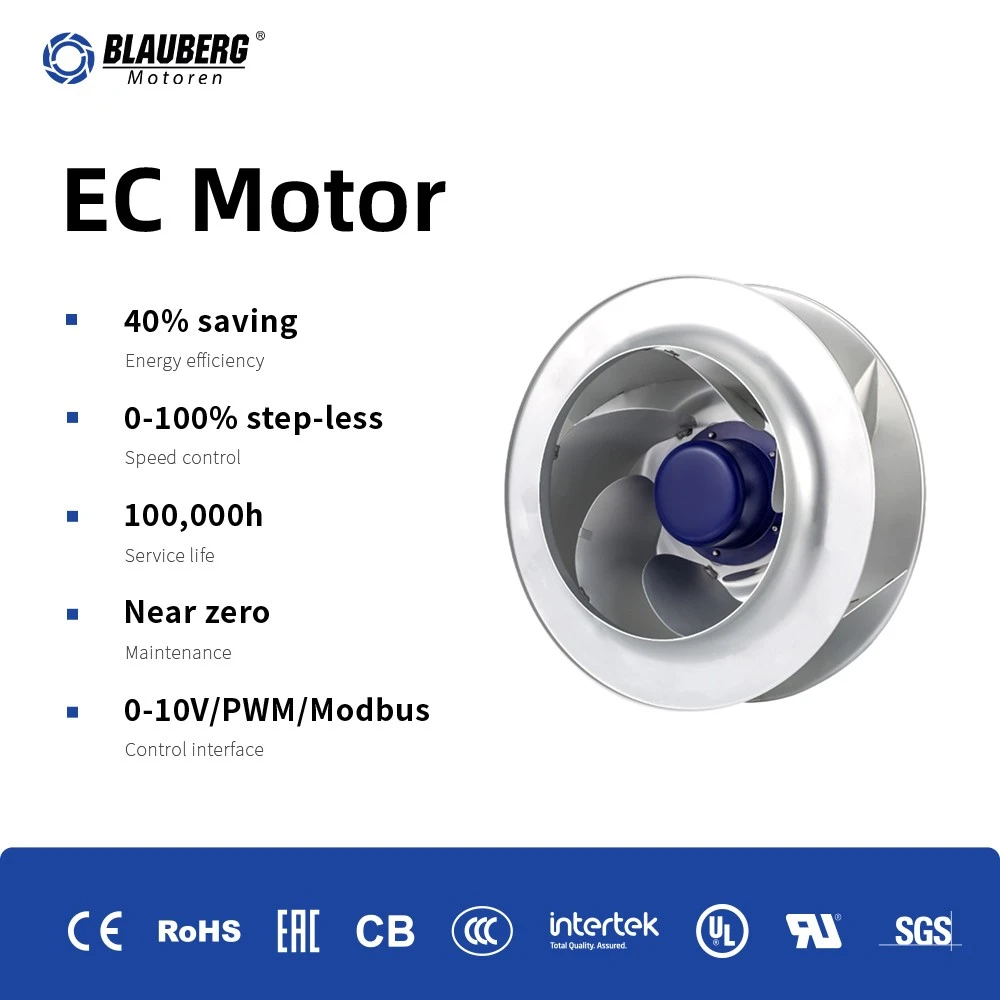

Suzhou Blauberg Motoren Technology Co., Ltd. Xitoyda blauberg bl-b310d-ec-f05 310mm ec orqaga egilgan santrifüj fanining yetakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Bu erda Xitoyda ishlab chiqarilgan yuqori sifatli tayyorlangan mahsulotlarni sotib olishga va fabrikamizdan kotirovka olishga xush kelibsiz. Narxlar bo'yicha maslahat olish uchun biz bilan bog'laning.
Asosiy ma'lumotlar
| Model | BL-B310D-EC-F05 | Fan turi | Orqaga egilgan santrifüj fan |
| Nominal diametri | 310 mm | Dvigatel turi | Tashqi rotorli EC dvigateli |
| Bosqich | Bir fazali | Nominal kuchlanish | 230 VAC |
| Chastotasi | 50/60 Gts | Nominal tezlik | 2300 ± 5% aylanish tezligi |
| Maksimal kirish quvvati | 500 W | Maksimal kirish oqimi | 2.5 A |
| Ovoz darajasi | 84 dB(A) | Atrof-muhit harorati | -25 dan +60 darajagacha |
Texnik tavsif
| Model | BL-B310D-EC-F05 | O'lchamlari | 316 × 316 × 197,7 mm |
| Dvigatel | Tashqi rotorli EC dvigateli | Pervanel materiali | Metall |
| Aylanish yo'nalishi | Rotorga qarab soat yo'nalishi bo'yicha | Rotor yuzasi | Plastik püskürtme |
| Himoya darajasi | IP44 | Izolyatsiya klassi | F |
| Ishlash tartibi | S1 | Rulman | Bilyali podshipnik |
| Dvigatel himoyasi | Qulflangan rotor himoyasi; termal himoya; past- va yuqori-kuchlanishdan himoya qilish; haddan tashqari oqimdan himoya qilish; yumshoq boshlanish | Kabel uzunligi | 500 ± 20 mm |
| Namlik diapazoni | 5% -90% RH | Pervanelning eksenel og'ishi | 1 mm dan kam yoki unga teng |
| Radial pervanelning og'ishi | 1 mm dan kam yoki unga teng | Sertifikatlash | CCC, Idoralar, RoHS |
| Ishlab chiqarilish sanasi | 2023 yil 24 mart | Og'irligi | Belgilanmagan |
Mahsulot ilovasi
| 1 | Zaryadlash ustuni | 9 | Uskunalarni sovutish loyihasi |
| 2 | Oshxonadagi tutun chiqarish tizimi | 10 | Ventilyatsiya bloki loyihasi |
| 3 | FFU loyihasi | 11 | AHU loyihasi |
| 4 | Kompyuter xonasini sovutish | 12 | Havoni tozalash loyihasi |
| 5 | Temir yoʻl transporti havo-konditsioner | 13 | Issiqlik almashinuvi loyihasi |
| 6 | Elektr jihozlari | 14 | Telekom konteyner loyihasi |
| 7 | FanGrid loyihasi | 15 | Ma'lumotlar markazini sovutish loyihasi |
| 8 | Ventilyatsiya uskunalari loyihasi | 16 | Sanoat sovutish tizimi |
Havo samaradorligi
Umumiy o'lchamlar
Elektr aloqasi
| Chiziq | Ulanish | Rang | Funktsiya | |
| Quvvat liniyasi | PE | Yashil sariq | Himoya Yer | |
| U1 | L | Jigarrang | Jonli sim | |
| U2 | N | Moviy | Neytral sim | |
| Boshqarish liniyasi | U3 | RSA | Jigarrang | RS485 porti |
| U4 | RSB | Kulrang | RS485 porti | |
| U5 | Tezlikni nazorat qilish | Sariq | 0 ~ 10V va PWM mos keladigan chiziq (PWM maksimal qiymati 10V) |
|
| U6 | Signal bilan aloqa | Oq | RPM chiqish signal liniyasi | |
| U7 | +10V | Qizil | Tashqi chiqish +10VDC | |
| U8 | GND | Moviy | GND | |
Fan tezligi chiqish signalini beradi, chiqish signali chizmasi ilovaga qarang. Vfg va tortish rezistorlari mijoz tomonidan ulanadi. Vfg=(3–30)VDC, R 1000×(Vfg)Ō dan katta yoki unga teng.
Tacho signalining chiqishi:IC, Rb1, Rb2, Rfg, Vce, Vfg, GND va Qa.
Yuklab olish
BL-B310D-EC-F05 mahsulot spetsifikatsiyasini yuklab oling
